AIC High-Capacity JBOD
High-density 12Gb/s SAS JBOD voor media-archivering,
back-up, enterprise storage, videobewaking en andere
toepassingen waarbij maximale opslagcapaciteit per rackunit
centraal staat.

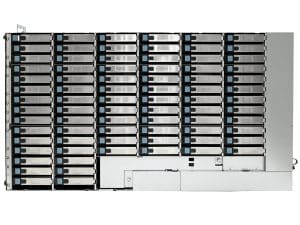

De AIC J4078-01-35X combineert maar liefst 78
3,5-inch hot-swap drivebays binnen één 4U-chassis.
Daarmee is het platform ontwikkeld voor organisaties
die zeer grote opslagvolumes willen realiseren zonder
onnodig veel rackruimte te gebruiken.
Het systeem ondersteunt single- en dual-expander-
configuraties en kan worden gekoppeld aan storage-
of serverplatformen via meerdere 12Gb/s SAS-verbindingen.
NCS International configureert de complete JBOD-oplossing
op basis van jouw capaciteit, redundantie, performance,
drivekeuze en hostarchitectuur.
De J4078-01-35X biedt ruimte aan 78 × 3,5-inch drives.
Daarmee kan binnen slechts vier rackunits een zeer grote
bruto opslagcapaciteit worden gerealiseerd.
De drive trays zijn tool-less uitgevoerd en het hot-swap
ontwerp maakt vervanging en onderhoud mogelijk zonder het
volledige systeem uit te schakelen.
High-density
Capaciteit
Het platform ondersteunt zowel single- als dual-expander-
configuraties met Broadcom SAS35x48 expanderchips.
Per expander module zijn vier Mini SAS HD
SFF-8644 host- en expansioninterfaces beschikbaar.
Met dual expanders kan een redundante SAS-topologie worden opgebouwd. :contentReference[oaicite:1]{index=1}
Single Expander
Dual Expander
De J4078-01-35X beschikt over uitgebreide mogelijkheden voor
enclosure management en firmwarebeheer.
Ondersteuning voor in-band management en een aparte IEM-poort
maakt monitoring en beheer van de JBOD mogelijk zonder iedere
drive afzonderlijk te hoeven benaderen.
Management
Drivebeheer
Een 78-drive storageplatform genereert aanzienlijke warmte.
Daarom gebruikt de J4078-01-35X acht 60 × 56 mm hot-swap
ventilatoren.
Iedere expander module beschikt daarnaast over een eigen
40 × 56 mm ventilator. :contentReference[oaicite:2]{index=2}
Koeling
Expanderkoeling
De J4078-01-35X beschikt over een 1600 watt 1+1
hot-swap redundante stroomvoorziening.
AIC levert varianten met 80+ Platinum- of Titanium-efficiëntie
en dubbele AC-ingangen. :contentReference[oaicite:3]{index=3}
Redundantie
Efficiëntie
De J4078-01-35X is ontworpen voor montage in racks met een
diepte van ongeveer 1000 mm en wordt standaard geleverd met
31-inch slide rails.
Optioneel kan een Cable Management Kit worden toegepast voor
een nette en servicevriendelijke aansluiting van SAS- en
voedingskabels. :contentReference[oaicite:4]{index=4}
Rackintegratie
Cable Management
Media & Security
Enterprise Storage
| Model | AIC J4078-01-35X |
|---|---|
| Type | JBOD / JBOX |
| Formaat | 4U rackmount |
| Drivebays | 78 × 3,5-inch hot-swap |
| Drive-interface | 12Gb/6Gb SAS; SAS/SATA bij single-expanderconfiguratie |
| Expander | Single of dual Broadcom SAS35x48 |
| Host/Expansion Interfaces | 4 × Mini SAS HD SFF-8644 per expander module |
| Management | In-band, IEM-port, LED-indicators en audible alarm |
| Koeling | 8 × 60 × 56 mm hot-swap fans + 1 × 40 × 56 mm per expander |
| Voeding | 1600 W 1+1 hot-swap redundant, 80+ Platinum of Titanium |
| Power entry | Dual AC inlet |
| Afmetingen | 434 × 810,5 × 176 mm |
| Afmetingen met CMA | 434 × 974,7 × 176 mm |
| Brutogewicht | Circa 57,67 kg zonder disks |
| Bedrijfstemperatuur | 0°C tot 35°C |
| Bedrijfsvochtigheid | 20% tot 80% |
| Mounting | 31-inch slide rails |
| Optie | Cable Management Kit |
Een 78-drive JBOD moet zorgvuldig worden afgestemd op
de aangesloten storage- of serverarchitectuur.
Drivekeuze, SAS-topologie, HBA’s, multipathing,
redundantie, filesystem en netwerk bepalen gezamenlijk
de uiteindelijke prestaties en beschikbaarheid.
NCS International helpt daarom met het ontwerpen van
de complete storageomgeving rondom de J4078-01-35X.
Neem contact met ons op voor een configuratievoorstel,
capaciteitsberekening of technisch advies.
Het systeem ondersteunt 78 hot-swap 3,5-inch drives
binnen één 4U-chassis.
Met een single-expanderconfiguratie worden SAS en SATA
ondersteund. Bij dual expanders wordt SAS gebruikt voor
een redundante dual-path architectuur.
Met dual expanders kan iedere SAS-drive via twee paden
worden benaderd. Dit maakt redundante hostverbindingen
en multipathing mogelijk.
Ja. Het systeem beschikt over een 1600 watt 1+1
hot-swap redundante stroomvoorziening.
Ja. De hoge drive-density maakt het systeem bijzonder
geschikt voor grote mediabibliotheken, archivering
en capaciteitsgerichte opslag.
Ja. Met 78 driveposities kan veel langdurige
videodata worden opgeslagen. De uiteindelijke
configuratie moet worden afgestemd op de benodigde
schrijf-throughput en bewaartermijn.
Ja. Afhankelijk van de gekozen SAS-architectuur kunnen
meerdere JBOD-platformen worden gecombineerd om de
totale opslagcapaciteit verder uit te breiden.
Ja. NCS kan de complete oplossing samenstellen met
enterprise-drives, HBA’s, SAS-kabels en aanvullende
hardware op basis van de gewenste toepassing.
